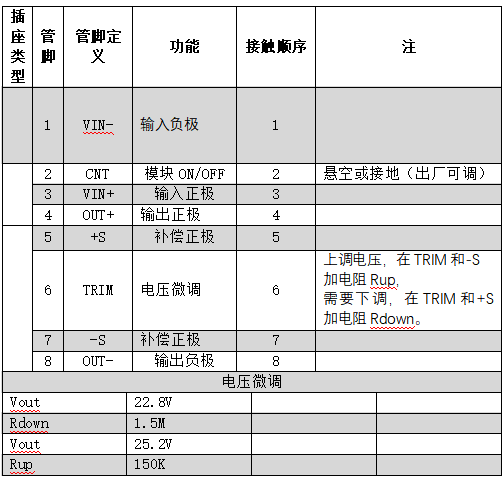

管脚 |
管脚定义 |
功能 |
接触顺序 |
注 |
|
1 |
VIN- |
输入负极 |
1 |
|
|
2 |
CNT |
模块ON/OFF |
2 |
悬空或接地（出厂可调） |
|
3 |
VIN+ |
输入正极 |
3 |
|
|
4 |
OUT+ |
输出正极 |
4 |
|
|
5 |
+S |
补偿正极 |
5 |
|
|
6 |
TRIM |
电压微调 |
6 |
上调电压，在TRIM和-S 加电阻Rup， 需要下调，在TRIM和+S加电阻Rdown。 |
|
7 |
-S |
补偿正极 |
7 |
|
|
8 |
OUT- |
输出负极 |
8 |
|
|
22.8V |
||||
|
1.5M |
||||
|
25.2V |
||||
|
150K |
