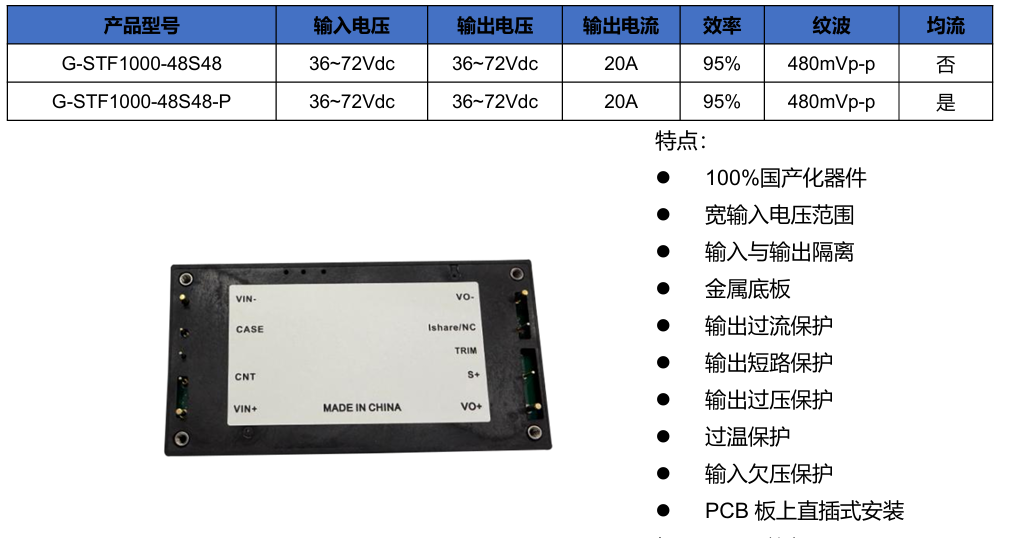

G-STF1000-48S48 、G-STF1000-48S48-P
G-STF1000-48S48 、G-STF1000-48S48-P

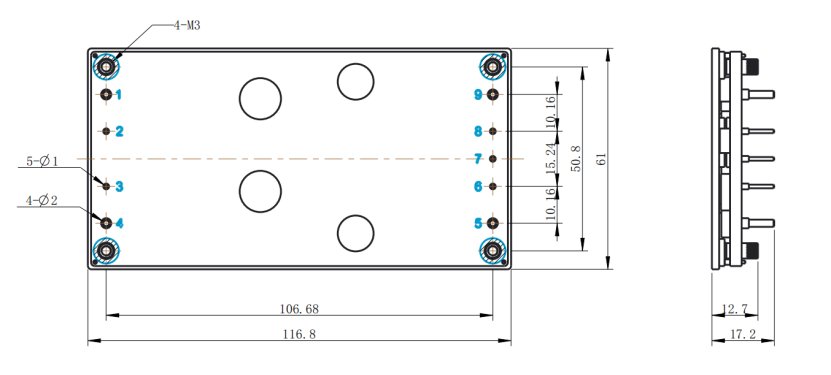

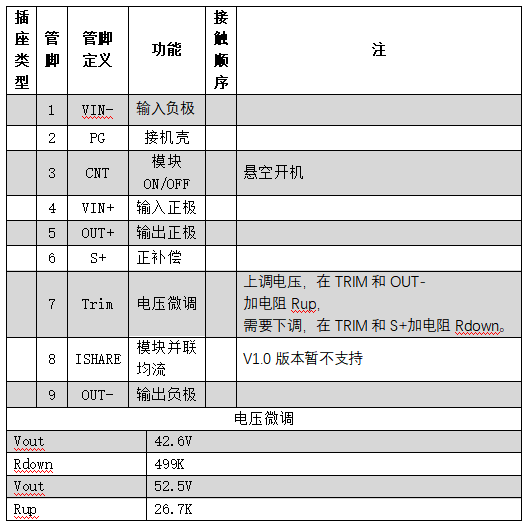

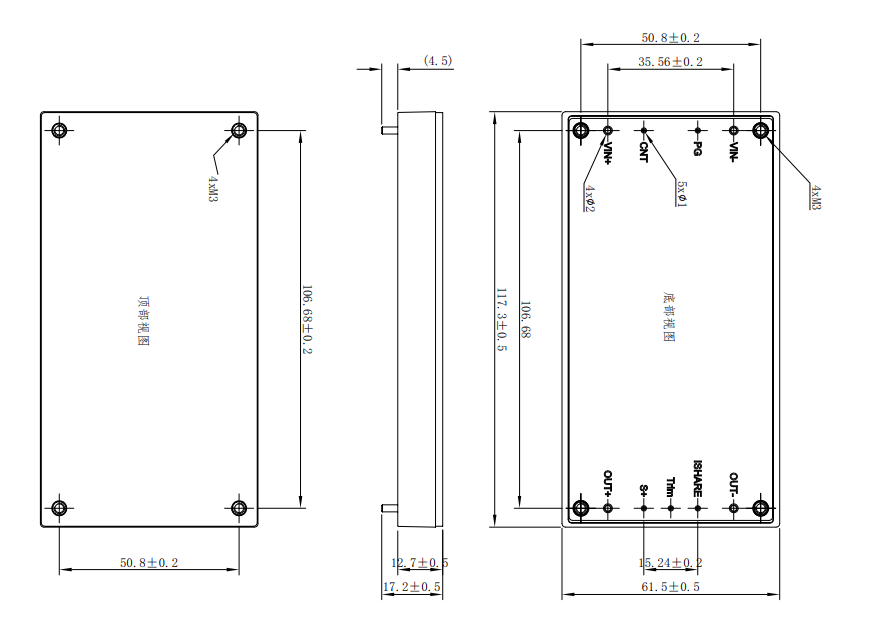

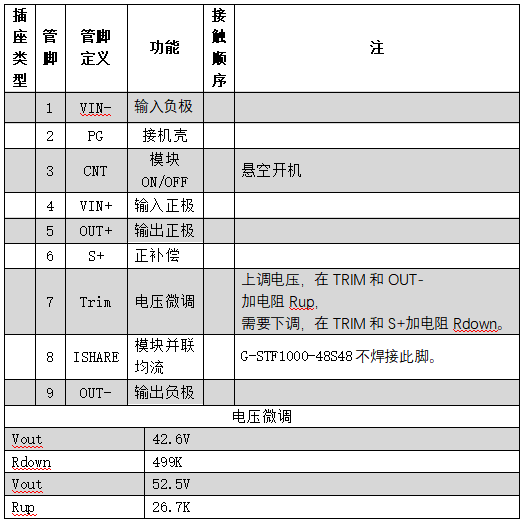

管脚 | 管脚定义 | 功能 | 注 |
1 | VIN- | 输入负极 | |
2 | PG | 接机壳 | |
3 | CNT | 模块ON/OFF | 悬空开机 |
4 | VIN+ | 输入正极 | |
5 | OUT+ | 输出正极 | |
6 | S+ | 正补偿 | |
7 | Trim | 电压微调 | 上调电压，在TRIM和OUT- 加电阻Rup， 需要下调，在TRIM和S+加电阻Rdown。 |
8 | ISHARE | 模块并联均流 | G-STF1000-48S48不焊接此脚。 |
9 | OUT- | 输出负极 | |
电压微调 | |||
Vout | 42.6V | ||
Rdown | 499K | ||
Vout | 52.5V | ||
Rup | 26.7K | ||
