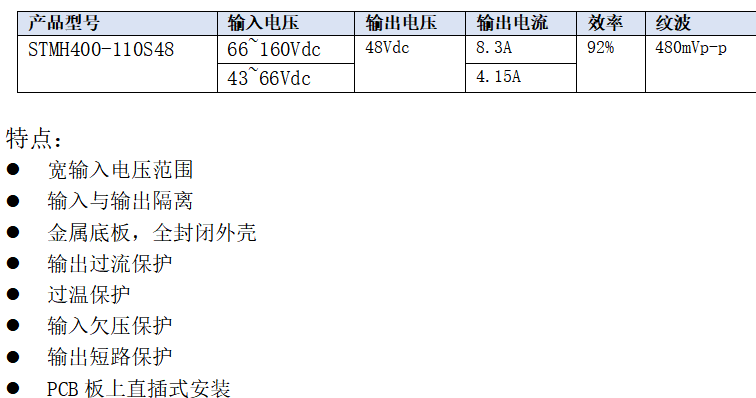

产品型号 | 输入电压 | 输出电压 | 输出电流 | 效率 | 纹波 | 尺寸 |
STMH400-110S48 | 66-160Vdc | 48Vdc | 8.3A | 91% | 480mVp-p | 61*57.9*12.7 |
43-66Vdc | 4.15A |
特点：
输入电压范围
输入与输出隔离
金属底板，全封闭外壳
输出过流保护
过温保护
输入欠压保护
输出短路保护
PCB板上直插式安装
STMH400-110S48 CNT正逻辑

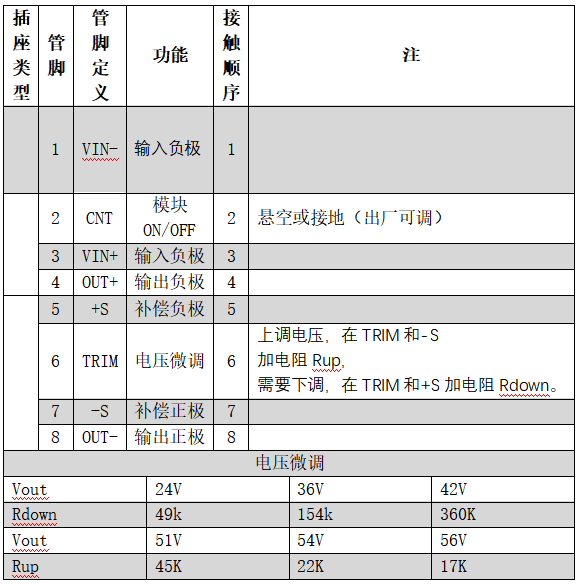

管脚 | 管脚定义 | 功能 | 注 |
1 | VIN- | 输入负极 | |
2 | CNT | 模块ON/OFF | 悬空或接地 |
3 | VIN+ | 输入负极 | |
4 | OUT+ | 输出正极 | |
5 | +S | 补偿正极 | |
6 | TRIM | 电压微调 | 上调电压，在TRIM和-S 加电阻Rup， 需要下调，在TRIM和+S加电阻Rdown。 |
7 | -S | 补偿负极 | |
8 | OUT- | 输出负极 | |
24V | 42V | ||
49k | 360K | ||
51V | 56V | ||
45K | 17K | ||
